Montage trekhaak achter
de VW ID.3

shMontage trekhaak achter de VW ID.3

(deze trekhaak is alleen bedoeld voor het plaatsen van de fietsendrager!)

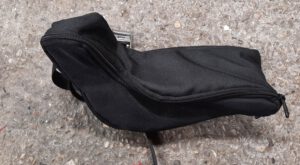

In de kofferbak ligt een tasje met handschoenen en een trekhaak,  met daarin een rood sleuteltje.

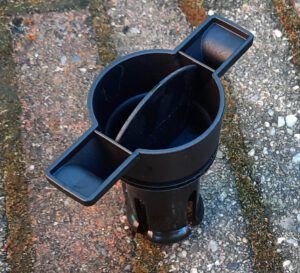

Klap de kentekenplaat  naar beneden. Hierachter zit de opening  waar de trekhaak ingestoken moet worden. In deze opening zit een plastic dop. Verwijder deze plastic dop.

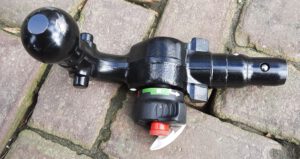

Als je de trekhaak op de grond legt, staat de groene markering op de grote ronde knop naar boven gericht, en het rode sleuteltje zit in deze knop.

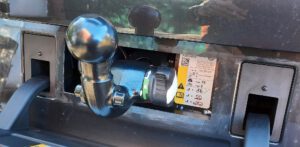

Duw de trekhaak nu stevig in de opening in de auto. De grote ronde knop rechts aan de trekhaak zal automatisch naar achteren draaien. Is de trekhaak goed vergrendeld, dan wijst nu de groene markering naar achteren. Nu is het rode sleuteltje te verwijderen door deze naar je toe te draaien en uit de trekhaak te trekken (dat het sleuteltje te verwijderen is, is tevens het bewijs dat de trekhaak goed is geplaatst ).

Duw het witte afsluitplaatje over de sleutel opening. Doe de handschoenen, het rode sleuteltje en de plastic afsluitdop in het tasje en leg deze weer in de kofferbak.

Demontage van de trekhaak.

Doe het rode sleuteltje achter het witte klepje recht in de trekhaak. Draai deze een kwartslag naar voren (met de klok mee). Trek de grote ronde knop naar rechts en draai deze tevens een kwartslag naar voren. Nu zal de trekhaak los komen. Berg deze op in het tasje, plaats de plastic dop weer in de opening  voor de trekhaak, en klap de kentekenplaat naar boven. Doe het tasje met de handschoenen en de trekhaak weer in de kofferbak.

Plaatsen fietsdrager op de trekhaak  (demontage in omgekeerde volgorde).

Leg de drager op de grond. Klap de grote beugel naar boven en  klem deze met de beide zwarte handels. Klap de vier wielgoten en de beide verlichtingsunits naar buiten. Klap de vergrendelhandel naar boven (deze is vergrendeld met een sleuteltje (geel) en een zwarte deblokkeer greep onder tegen de vergrendelhandel ). Schuif nu de drager van achteraf over de trekhaak en trek de vergrendelhandel naar je toe tot deze inklinkt. Verwijder nu het sleuteltje. Plaats nu de verlichtingsstekker in de contactdoos (platte kant van de stekker naar beneden, in de contactdoos duwen en naar rechtsom draaien tot het platte deel in de afsluitdop van de contactdoos valt).

Controleer de verlichting ! (de drager mag maximaal 70 kg dragen)

Het plaatsen van de fietsen is de eerste keer even passen en meten. Trek de riempjes over de velg goed vast. Schuif de frameklemmen over de grote beugel tot je een plek vindt waar je deze om een buis van de fiets kunt klemmen.

Vergrendel de draaiknoppen eventueel met de bijbehorende sleuteltjes.
